Elektrische bocht met hoge sterkte H62 Messingnoot en 304 roestvrij staal IJzeren schelp Installatie voor koeling Compressor motor bedrading

I. Productoverzicht

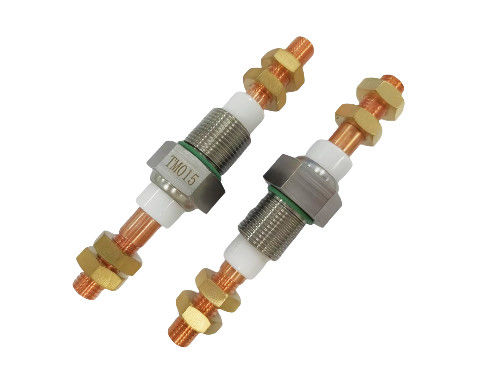

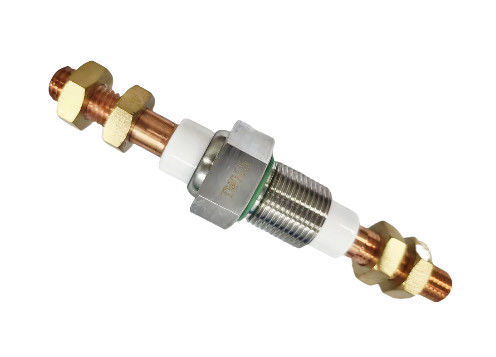

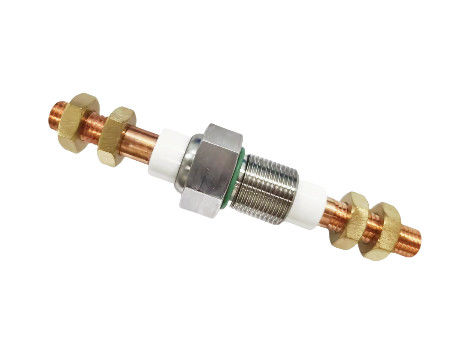

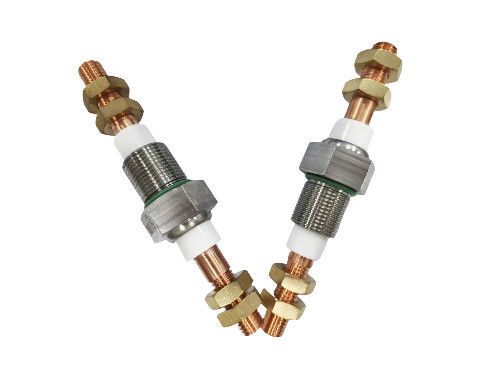

Het product is een stroombout, die hoofdzakelijk bestaat uit een installatie ijzeren schelp, een golvende porseleinen mouw, een koperen staaf, een moer, een pakking en een O - ring.
II. Ontwerpspesificaties

Materiaal

Installatie ijzeren schelp: 304 roestvrij staal
Geaffineerde porseleinen behuizing: 95% alumina porselein
Koperstaaf: T3 paars koper
Noot: H62 messing
Gaskets: H62 messing
O-ringen (± 13,5 × 2,65): HNBR

Afmetingen

De totale lengte van het product bedraagt ongeveer 99,5 mm (met een tolerantie van ± 0,5 mm).
De diameter van het zeshoekige deel (SSCore) is ongeveer 25,2 mm.
De diameter van het koperen verbindingsdeel is aan het ene uiteinde M8 en aan het andere uiteinde M16 × 1, met overeenkomstige diameters van 12 en 24 (met een tolerantie van +0,1 mm).

Technische vereisten

Het moet voldoen aan YS/YGR - 9000 - 001 "Technische voorwaarden voor motorterminals van koelcompressoren van gesloten type".
Het verbindingspunt tussen de porseleinen beugel en de schroefstaaf moet met lijm worden verzegeld.
Het werktemperatuurbereik is - 30 °C tot + 100 °C.
De werkdruk bedraagt 2,1 MPa, de testdruk 3,2 MPa en de minimale breekdruk 6,3 MPa.
De isolatieweerstand tussen de geleider en de omhulsel mag niet kleiner zijn dan 1000 MΩ.
Bij volle belastingstroom van 200 A, spanning van 600 V, 1000 VAC, 60 Hz is de maximale lekstroom ≤ 5 mA binnen 1 min.
De onderdelen moeten bestand zijn tegen R22 en R134a.

III. Productkenmerken
Deze schroef is ontworpen met precieze afmetingen en een strikte materiaalkeuze om de prestaties in elektrische verbinding te garanderen en bestand te zijn tegen hoge druk en temperaturen.Het is geschikt voor gesloten koelcompressoren, die een betrouwbare elektrische verbinding en veiligheid bieden.
